Trabajo eficiente con Fikus
Cómo crear nuevas orientaciones de mecanizado en piezas 3D complejas
Si partimos de una pieza 3D y queremos definir una orientación diferente para mecanizado, podemos utilizar dos técnicas diferentes:
- Rotar la pieza y situarla en la posición deseada respecto al UCS de mecanizado (orientación de máquina), teniendo en cuenta que el fichero no sea muy pesado.
- Crear un nuevo UCS (Sistema de coordenadas de usuario), ideal para ficheros pesados).
En este artículo daremos los consejos necesarios y recordaremos diferentes maneras de llamar a las funciones más comunes de fikus, incluido las de creación de un nuevo UCS en una pieza en 3D.

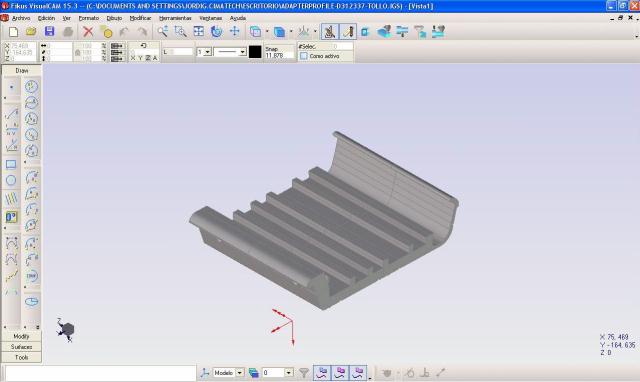

Cambiar el modo de visualización
Cambiaremos el Modo de Visualización a Alámbrico. Tenemos varias opciones de activar esta opción:
- Menú Ver > Modo de Visualización > Alámbrico.
- Icono desplegable de Modo de Visualización > Alámbrico.
- Pulsando "F7" en nuestro teclado.

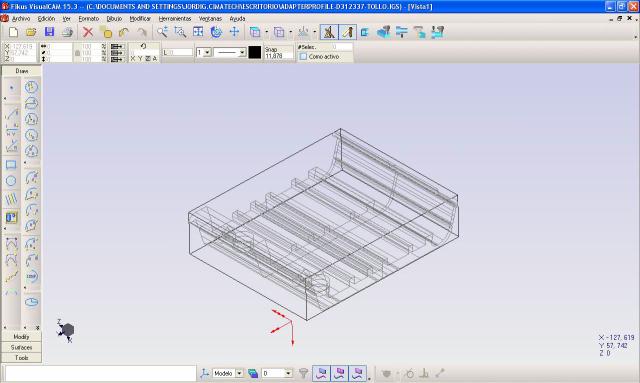

Crear una caja envolvente de Offset "0"
- Menú Dibujar > Línea >; Caja envolvente .
- Mediante el icono de la Barra de CAD > Caja envolvente.
- Seleccionaremos toda la Geometría mediante una pulsación del botón derecho del ratón y luego Seleccionar todo.
- Confirmaremos la selección mediante el botón central del ratón. De esta manera todo el conjunto de entidades que forma la Geometría es tenida en cuenta para crear la caja envolvente.
- Un click del botón central del ratón o ENTER para abandonar la función.
Definir el punto de colocación de un nuevo UCS
- Click sobre el Gestor de UCS.
- Cuando aparecezca el Gestor de parámetros, hacer "Click" sobre el icono de 'Nuevo'.

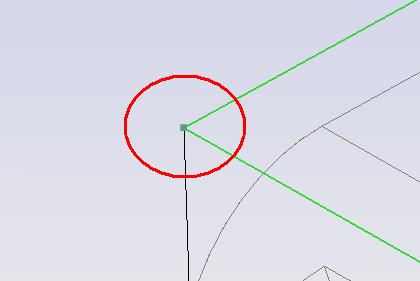

- A la pregunta "Indique origen del nuevo sistema" y con la opción de Modos de pinchado: Puntos libre / cercano activado
, pulse en una de las esquinas superiores.

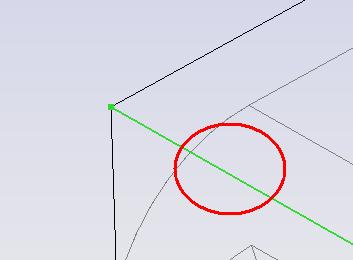

- A la pregunta "Indique dirección del vector X de nuevo sistema", pulse sobre un borde

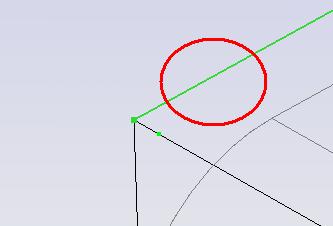

- A la pregunta "Indique otro punto sobre el plano XY del nuevo sistema", pulse sobre el otro borde.

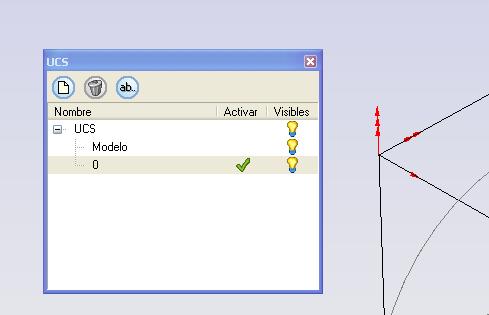

Pulse "Intro" para aceptar el nombre y finalmente el UCS es creado por el sistema y visualizado. Podremos seleccionar el nuevo UCS desde el Gestor de UCS o desplegable y seleccionar este nuevo UCS que si no hemos indicado otro nombre se llamará "0".
Cuando el vector Z apunta en la dirección opuesta a la deseada
A veces puede pasar que al crear el UCS, y si no hemos ido con cuidado al escoger el eje X e Y, la dirección Z vaya en dirección opuesta a la que queremos. Si queremos controlar hacia donde va la dirección Z del UCS, hemos de seguir la "Regla de la mano derecha" donde Z será el pulgar que mira hacia arriba y nos moveremos del Vector X a un punto del Plano XY (o vector Y).
También podemos optar, una creado, por rotar el el nuevo UCS para que el vector Z vaya en la dirección deseada.
Así pues una vez activado el nuevo UCS haciendo "click" sobre él con el ratón, podremos modificar la dirección del vector Z mediante la Barra de Edición Rápida: Rotación según Eje activo (donde seleccionaremos el eje X o Y a partir del cual queramos rotar).
Recuerde seleccionar X (si queremos mantener dichar dirección del UCS) o Y (en caso de ser ésta la dirección a mantener), activar el campo numérico, introducir un valor de 180 y pulsar "Intro".
Truco por Joan Ginabreda
